DF-2000TB2 简明安装与调试说明

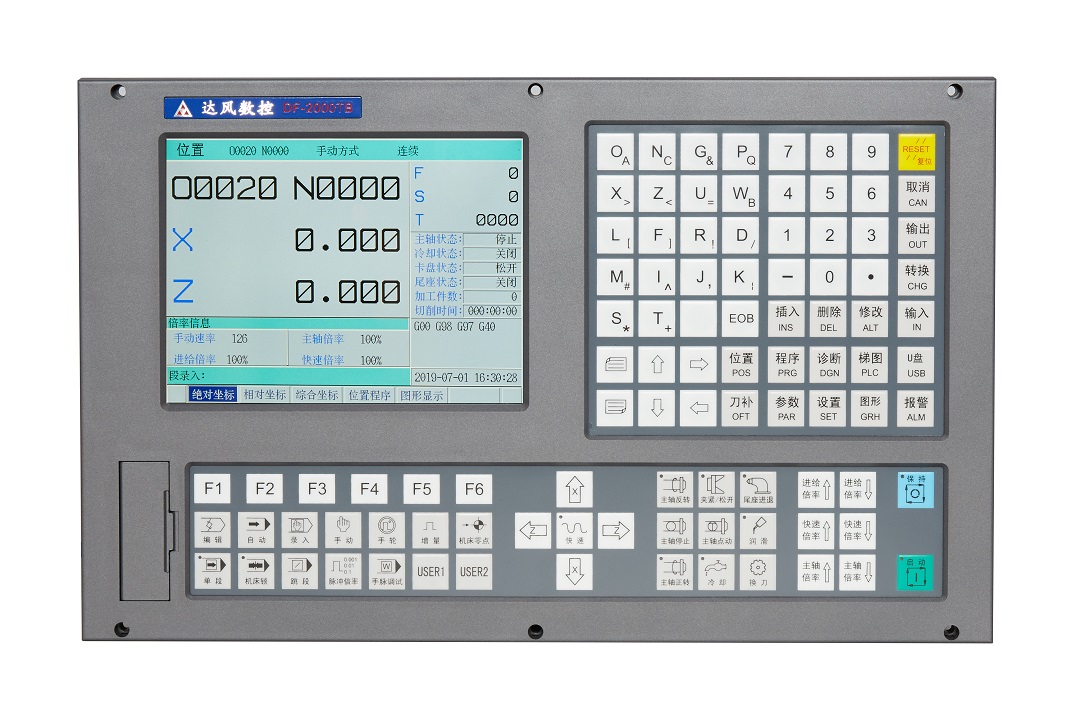

----外观----

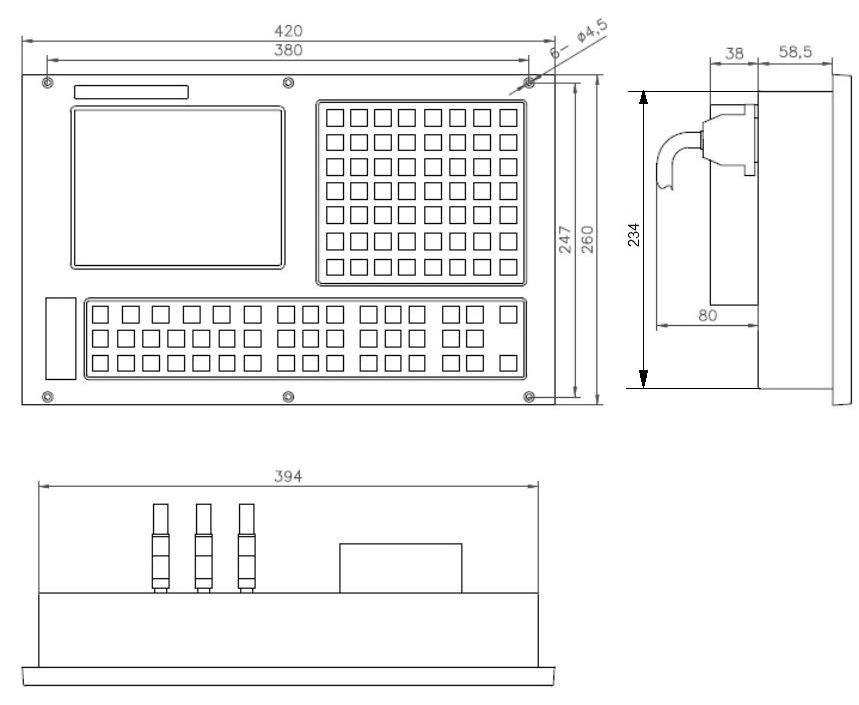

----安装----

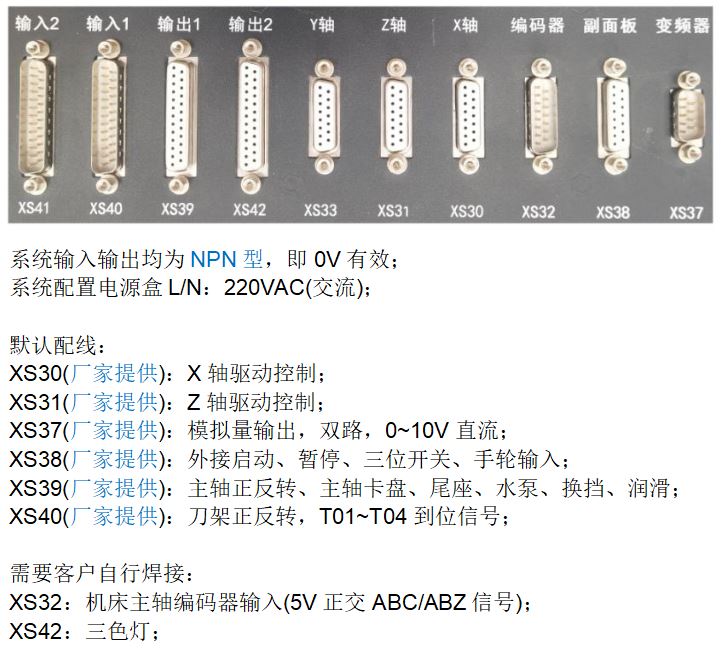

----接线----
----调试流程----
注意：参数修改后需要按复位键保存！
1. 确认驱动等接线是否正确、可靠
2. 系统上电，清除报警
第一次上电调试，系统通常会出现：
报警001：急停1号报警
报警002：X轴驱动报警
报警003：Y轴驱动报警
报警004：Z轴驱动报警
报警005：A轴驱动报警
以上报警通过修改系统参数008号位参数进行排除。
若出现：
报警042：未检测到有效刀号
报警069：刀号或刀补号错误
请检查系统位参数010号Bit0(从左往右最后一位)，刀架类型是否设定正确，若系统位置界面，显示的刀具刀补号为T0000，请手动输入T0001后，重启系统。
3. X与Z轴的移动方向
①确定坐标变化与机床托板一致；
● 在位置界面，手动模式下，输入G01 U10 F100 或者G01 W10 F100 进行验证；
● 一般以刀具靠近工件为负方向，远离工件为正方向；
● 若相反则修改系统参数007号，需要关电重启系统；
②确定系统面板的按键方向；
● 若相反则修改系统参数004号，需要关电重启系统；
4. 齿轮比设定
5. 软限位设定
1.将系统参数014的Bit2改成1(即从左往右第6位)，关闭软限位功能，确报能移动机床;
2.通过手轮等方式将所要设定的轴移动到正向行程极限或负向极限;
3.记下当前机床坐标值;
4.将坐标数值填写到系统参数:
046/047号—X轴
048/049号—Z轴
186/187号—A轴
举例:X轴正向极限的机床坐标值为40.000，系统参数046则填入40000;
5.将系统参数014的Bit2改成0(即从左往右第6位)，开启软限位功能;
6.按复位键保存;
7.通过手轮等方式测试限位功能是否生效;
